Signature Project Showcase

威龙/鲲鹏之影:

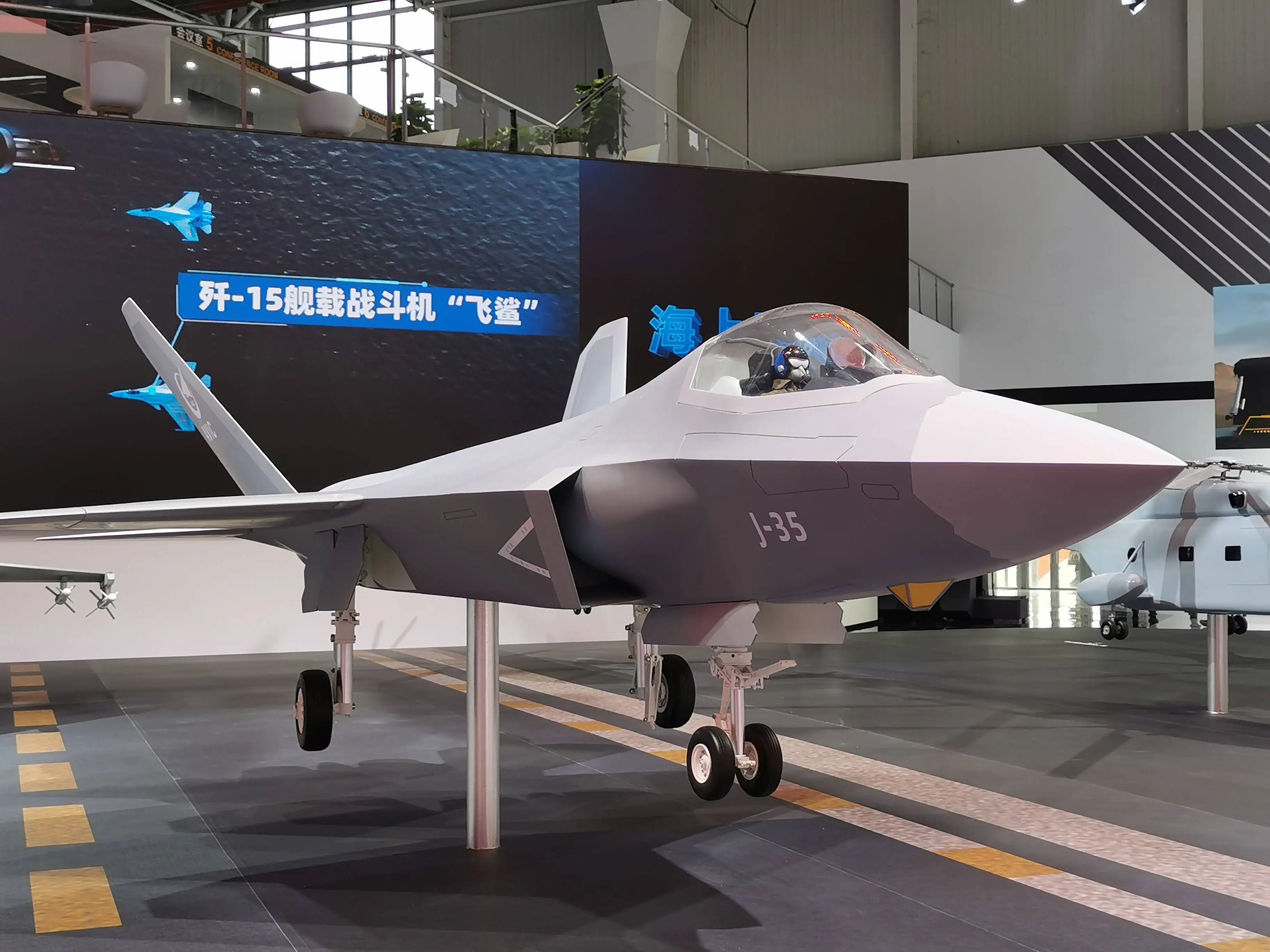

J20 & J35 隐身战机研制全案

作为中国隐身样机研制的先行者,本军事模型厂家完成了从 1:1 展陈样机到 1:10 数字化风洞载体的全系列开发。我们攻克了隐身战机特有的锯齿状检修盖板、一体化 DSI 进气道及数字化吸波漆面复刻难题,为多家科研单位提供了具备 RCS 特征参考价值的实物模型。

±0.05mm
锯齿边缘公差
Ra 0.8
吸波漆面光洁度
360°
内埋弹仓联动成型

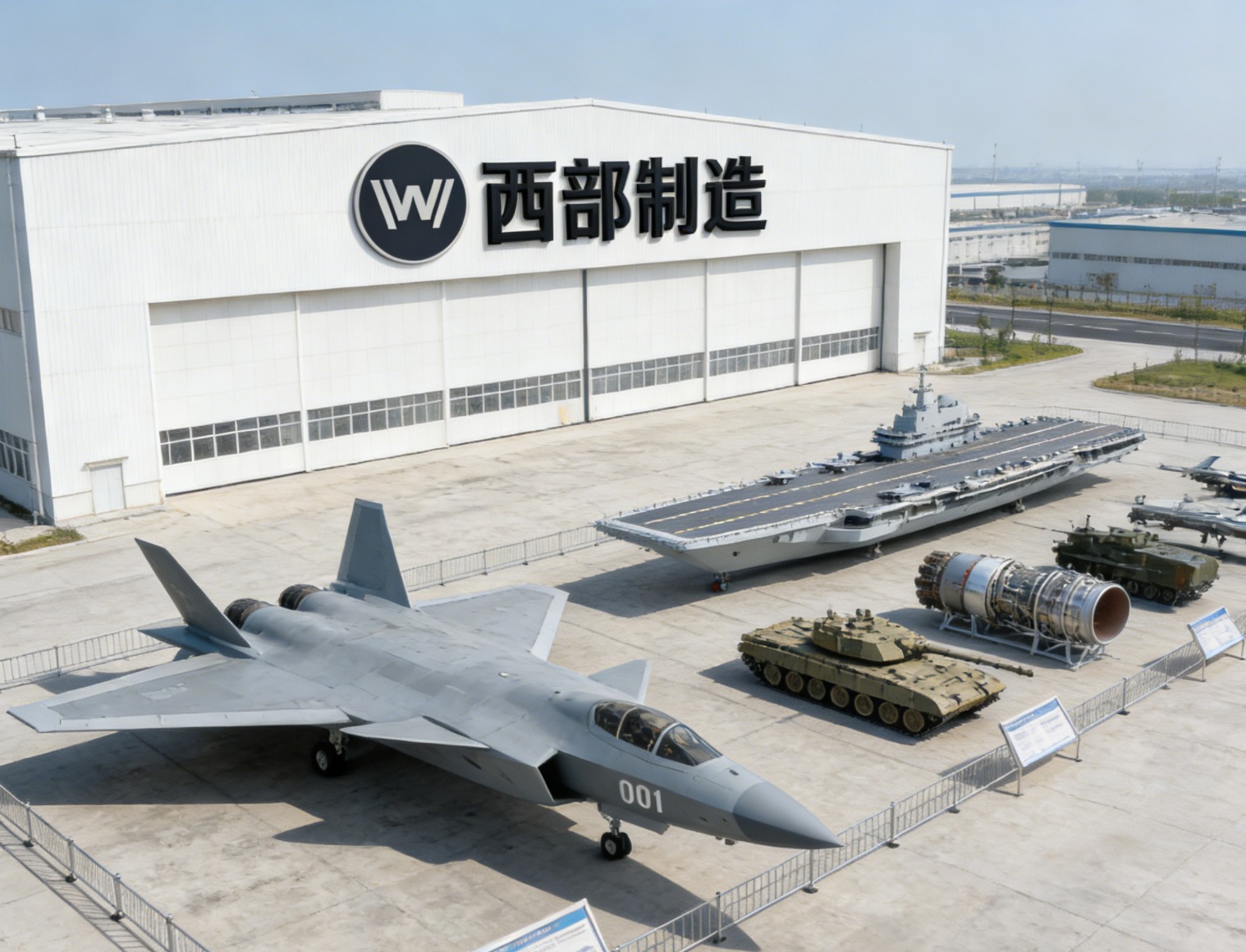

J20隐身战机高保真模型研制

隐身样机研制核心攻关点

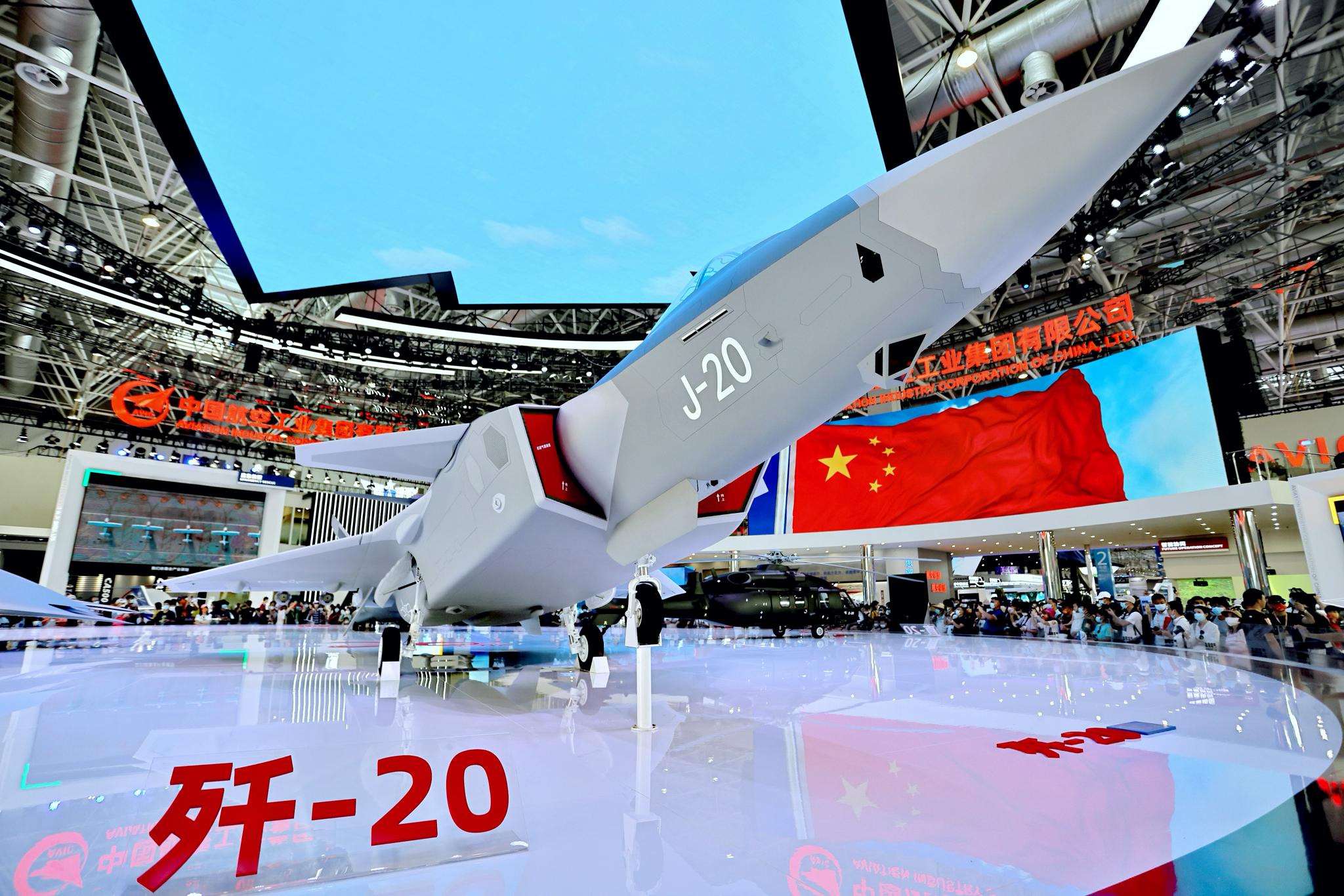

数字化锯齿边缘处理工艺

J20、J35 表面分布大量隐身锯齿结构。我们利用超高速精雕机(40000rpm)配合微径刀具,完美复刻每一个口盖的锯齿边缘,确保在特写镜头及电磁探测下具备真实的几何散射特征。

DSI 进气道一体化内腔成型

针对隐身战机复杂的进气道鼓包结构。通过工业级 3D 打印配套内模+复材真空吸附工艺,解决了传统拼接工艺无法实现的无缝流道,满足风洞试验中对进气效率的严苛要求。

特种隐身涂料模拟系统

采用数字化对色技术还原战机独有的“金属暗哑”质感。通过在漆料中添加微比例导电粉末,模拟真实吸波涂层的物理层级,为军事模型公司树立了视觉与物理双重保真的行业标准。

内埋弹仓及起落架联动机构

攻克超薄弹仓门在开启状态下的结构刚度难题。采用 7075 航空铝整体铣削骨架,确保模型在长时间展示或振动试验中,联动机构运行顺滑、不卡滞、不形变。

J-SERIES 交付验收标准表

验收项 交付标准 (West-Mil Standard) 验证工具
几何还原度 型面相似度 ≥ 99.9%;全尺寸误差 ≤ ±0.2mm 三坐标测量报告
锯齿边缘公差 单齿几何偏差 ≤ 0.05mm;对齐度 100% 激光扫描比对
涂层表现 吸波灰 Delta-E ≤ 1.2;Ra 0.8-1.6 消光质感 数字化分光计
审计合规 二级保密单位;合同/发票/销毁记录闭环 合规审计全套资料
